Die Rubrik Technik befaßt sich derzeit mit diesen Gerätschaften: Adapter aller Art, Leichtfocuser, dem Umbau von Samti und meinem historischen 2 3/8" (60mm) Schiefspiegler .

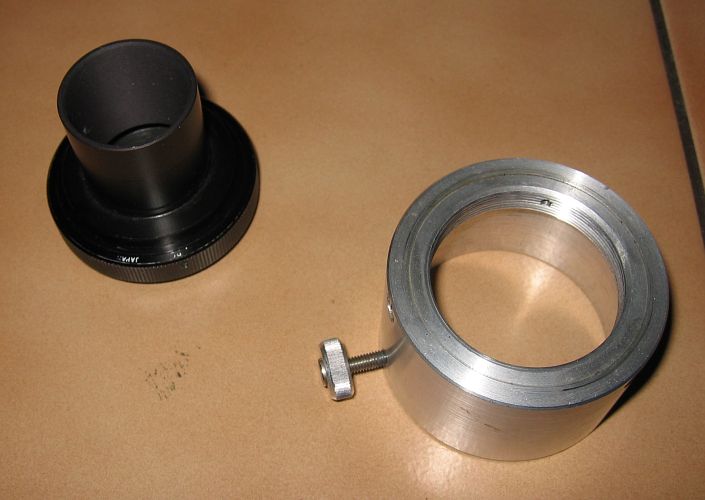

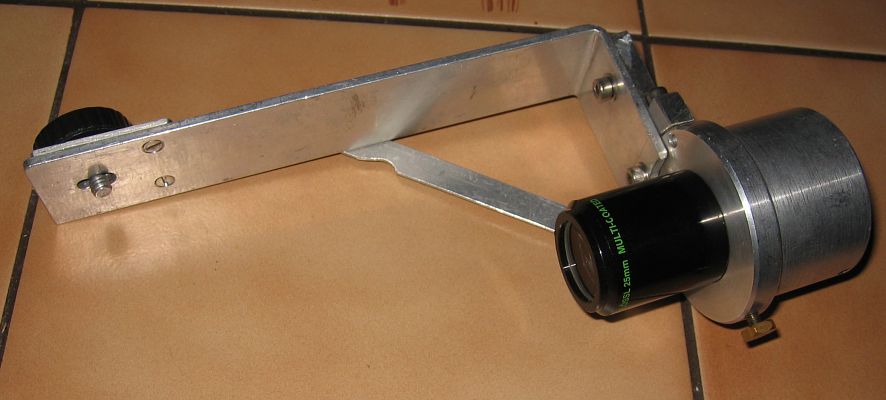

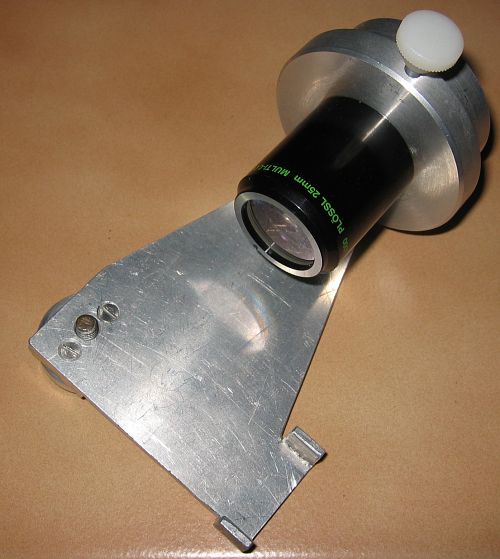

Ich stelle eine Menge meines Zubehörs selbst her, wichtig für die Astrophotographie sind z.B. Adapter, um Kameras sicher und präzise am Okularauszug anzubringen. Ich habe einen Adapter für die Videokamera, sowie einen für die Canon Ixus 430 gebaut. Außerdem gibt es den sogenannten "Überalladapter", ein Gerät das sowohl von 1 1/4", als auch von T2 bzw. M42 auf 2" adaptiert, damit kann ich sämtliches Zubehör auch an kleineren Okularauszügen verwenden. Die Adapter sind aus einfachen Drehteilen, bzw. Winkelblechen und Flachblechen hergestellt:

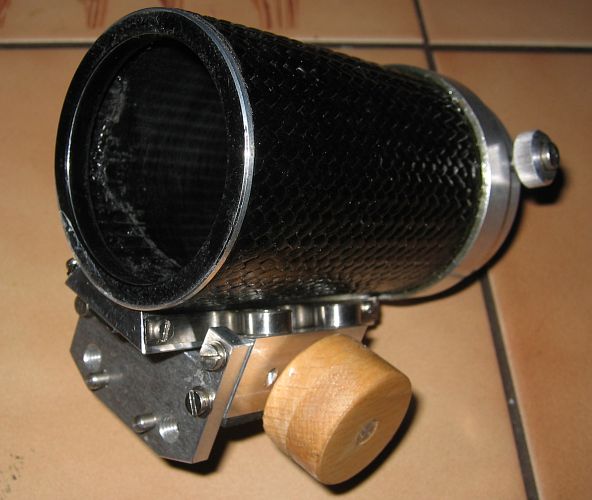

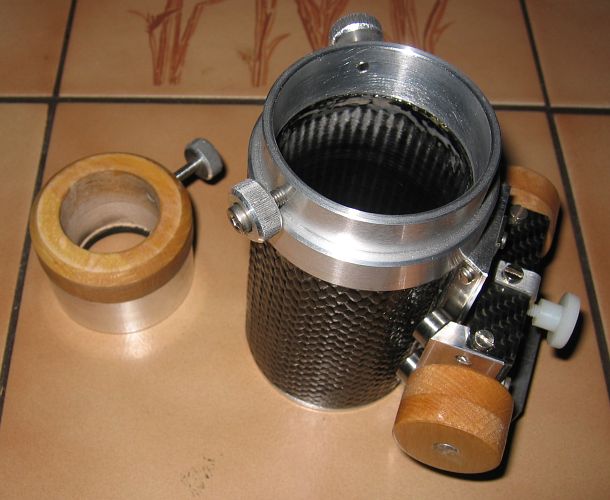

Für Schdoffal und auch für künftige Leichtfernrohre habe ich eine neue Generation von Leichtfocusern entwickelt, bestehend aus Alu und Carbon. Das Funktionsprinzip ist einfach: Eine Stahlwelle wird gegen eine Grundplatte mit Schwalbenschanzfräsung und Edelstahllaufflächen gedrückt, diese dadurch gegen vier Kugellager, womit ein spielfreier Lauf gewährleistet ist. Die Andruckkraft wird mit Federwirkung eingestellt. Zur Klemmung dient eine Nylonschraube. Der Kern des Auszugrohrs besteht aus umlaminierter Pappe. Die Befestigung am Teleskop erfolgt mittels zweier Schrauben und Paßstiften, dadurch ist gewährleistet, daß die Justage erhalten bleibt und baugleiche Focuser an mehreren Teleskopen verwendet werden können (Eine Zeitlang besaß ich nur einen guten Focuser für mehrere Teleskope und mußte diese bei Bedarf tauschen können):

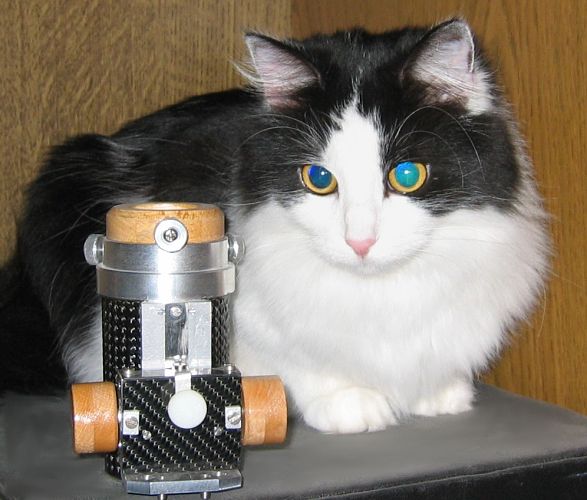

Übrigens: mehr Bilder von Gipsy gibt es hier .

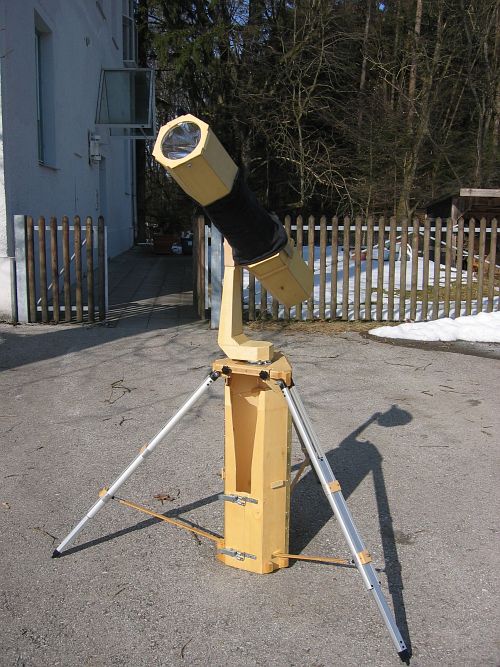

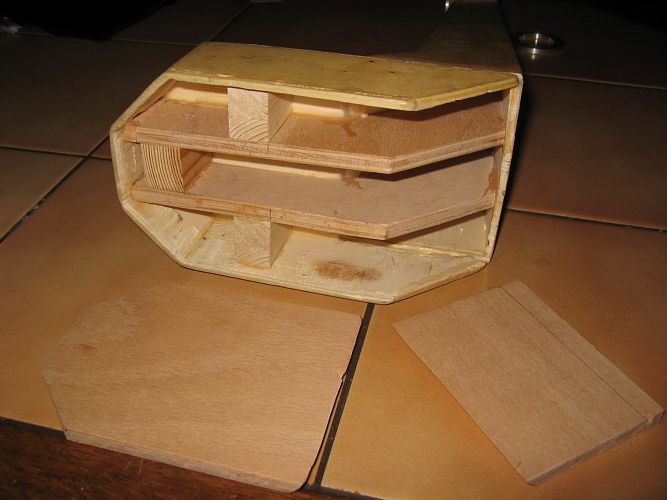

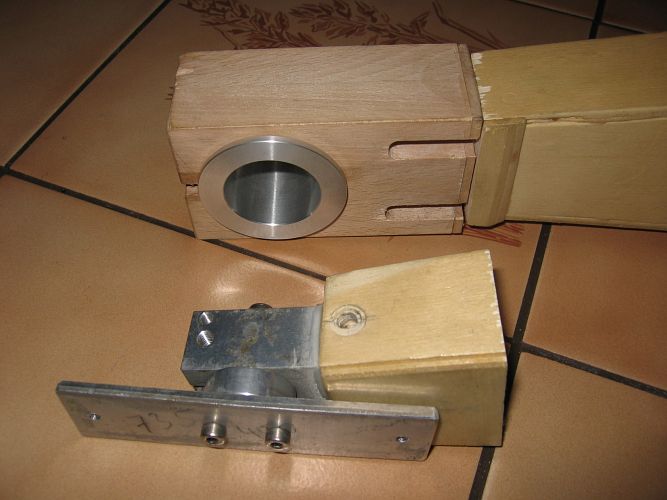

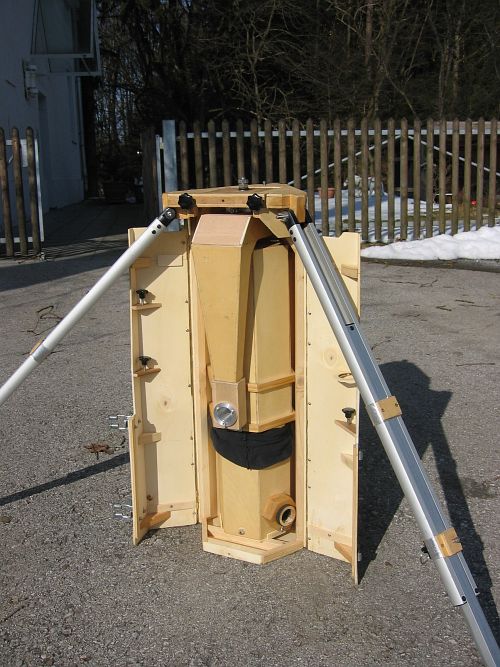

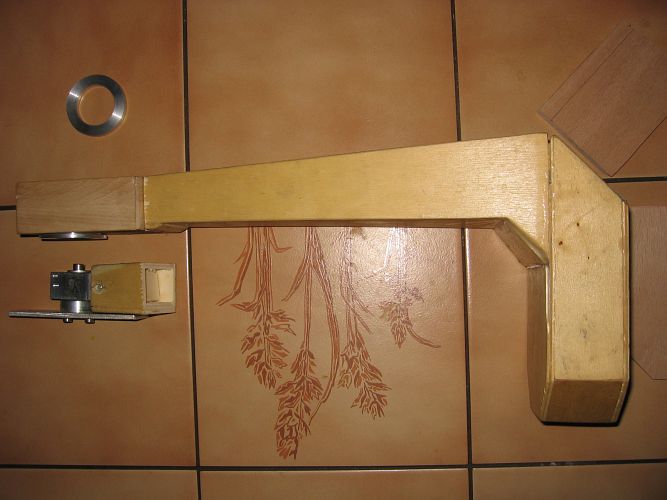

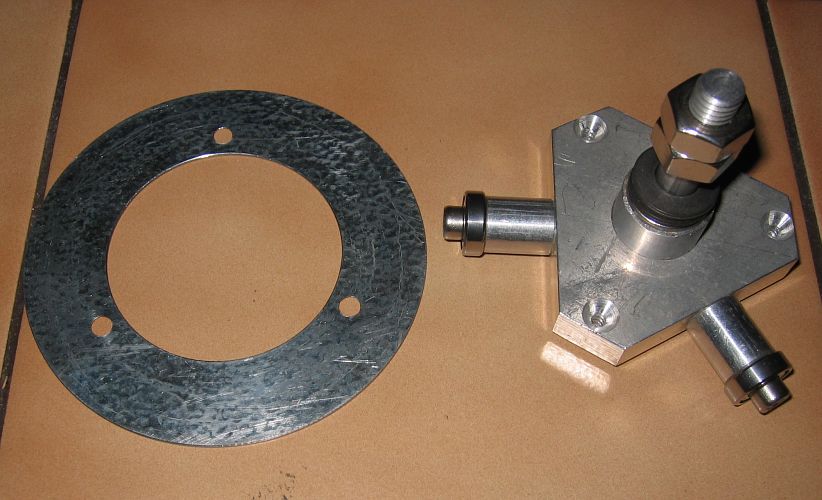

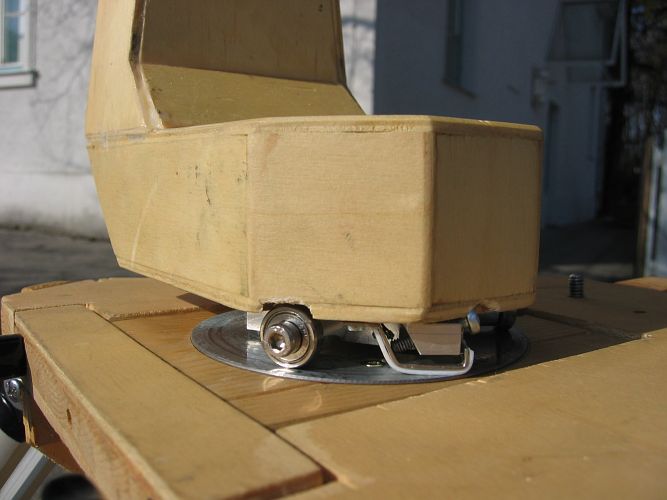

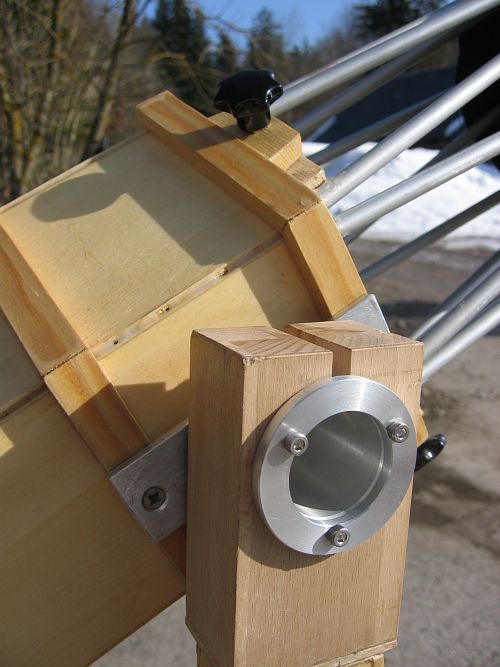

Samti ist ein Teleskop, das 2002 in nur 6 Wochen einen kompletten Umbau erlebte, um für die Australienreise gerüstet zu sein. Das Prinzip hat sich bewährt, auch bei mehreren ITT's in Kärnten und auf den anderen Teleskoptreffen . Im Laufe der Zeit hatten die zahllosen Transporte der Einarmgabel ziemlich zugesetzt. Also wurde ein Umbau gestartet, damit Samti auf der Eclipseexpedition in Ägypten wieder in optimaler Form dastand. Durch verbesserte Lagerungen und Versteifungen in der Gabel konnte ein beachtlicher Gewinn an Stabilität erzielt werden. Da die kugelgelagerte Azimuthlagerung sehr leichtgängig war, wurde an der Unterseite der Gabel ein einstellbares Teflonklötzchen montiert, das auf den neuen Stahlring drückt, eine optimale Lösung:
Der Umbau der Samtigabel orientiert sich auch an der Gabel vom ULT, Details sind hier zu sehen.

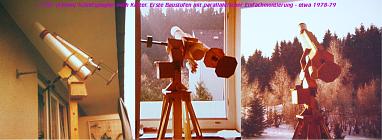

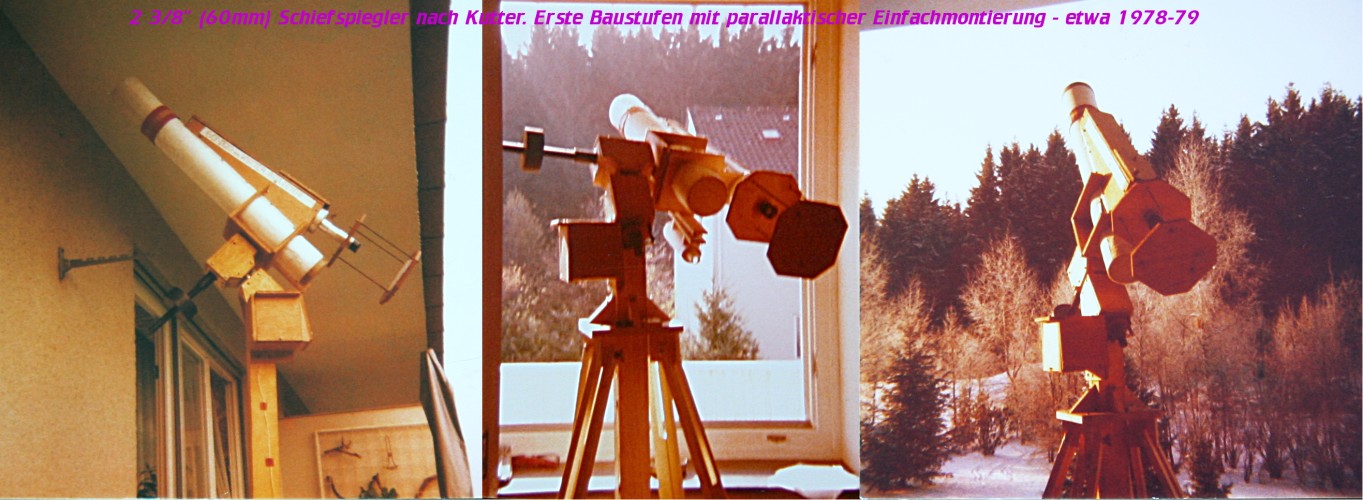

Der 2 3/8" (60mm) Schiefspiegler nach Kutter war mein erstes Teleskop. Bereits Ende der siebziger Jahre habe ich das Gerät mit einer 60mm f=1320mm Schiefspiegleroptik nach Kutter in einem Papptubus mit Einfachstmontierung realisiert. Die Montierung war extrem primitiv, die Lagersitze einfachst ausgefeilt, der Sucher aus Klorollen und ausgeschlachteten Einzellinsen, der Antrieb aus Blechspielzeug und einem kaputten Wecker. Zuerst wurde eine einfache Holzsäule verwendet, weil diese aber extrem hin und herschwankte, wurde sie bald mit vier Abspannstreben verstärkt:

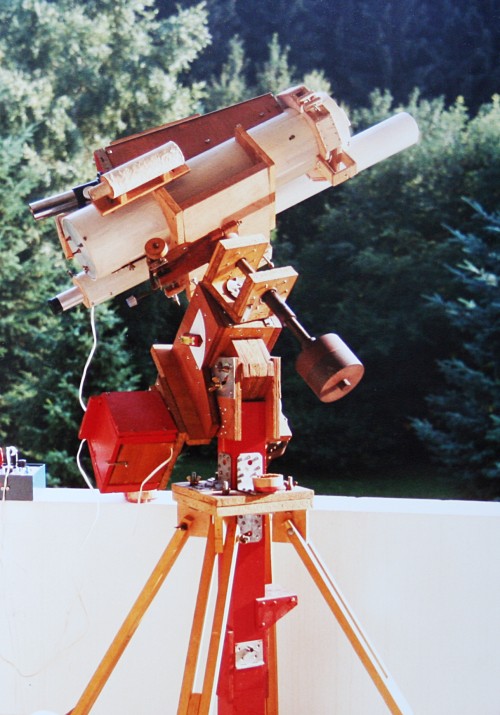

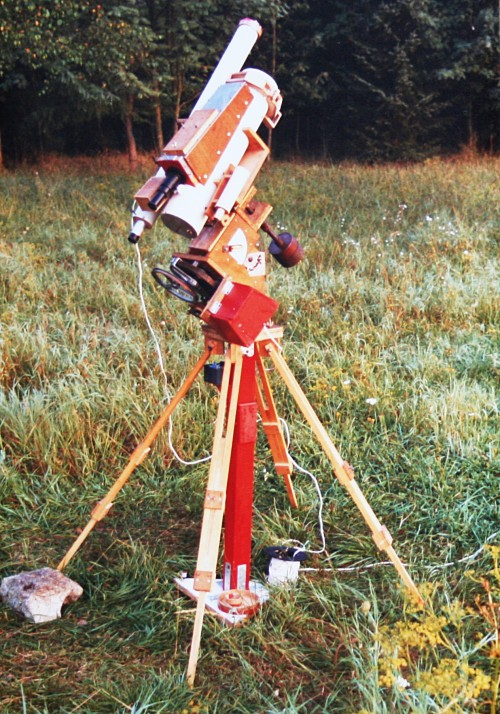

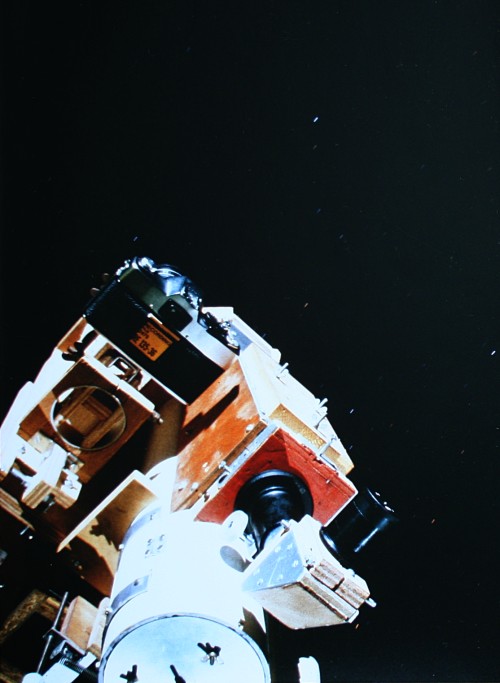

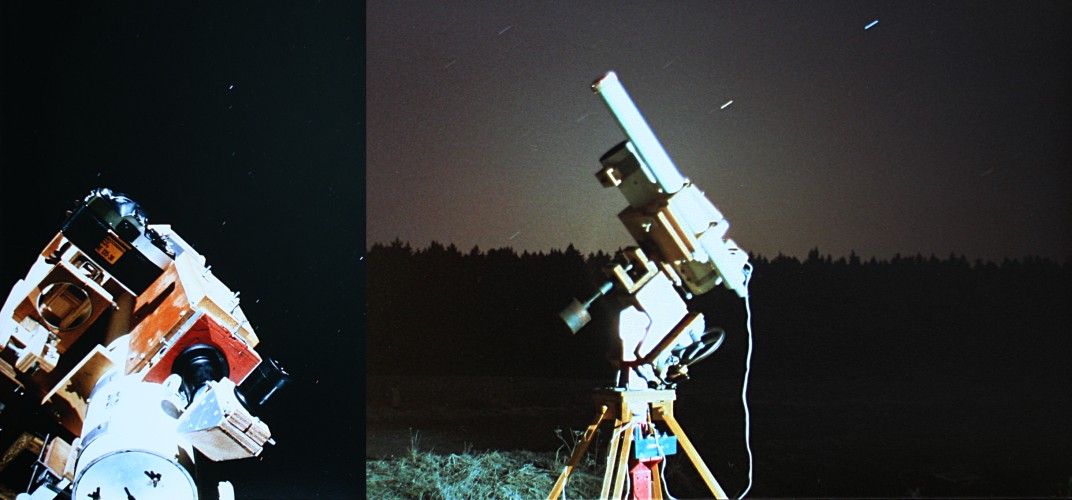

Etwa um 1980 herum wurde der Schiefspiegler technisch deutlich verbessert. Der Papptubus wurde durch ein Kunststoffrohr ersetzt, die Spiegelzellen, ehedem aus Holz, nun in Alu ausgeführt. Die Montierung wurde erheblich verstärkt, der Antrieb erfolgte nun über ein altes Waschmaschinengetriebe und vorgelagertem Schnecken/Weckerantrieb mit 12V Gleichstrommotor. Etliche Teile der Urversion wurden weiterverwendet, auch der alte Wecker. Einen großen Komfortgewinn erzielte der hochwertige Okularauszug.
Der Schiefspiegler verlor nach dem Bau von Bismarck an Bedeutung, seine Montierung ist seitdem eingemottet. Aber das Teleskop selbst kommt immer noch zum Einsatz, häufig bei Mondfinsternissen am Wendelstein, allerdings mittlerweile ohne Klorollensucher.
